Нахил затвора (Carrier Tilt)

Коли мова йде про гвинтівки AR-15 із газо-поршневою системою замість класичної системи прямої дії (direct impingement), часто виникає поняття carrier tilt — або нахил затвора. Хоча це може здатися дрібницею, насправді проблема може впливати на надійність зброї та ресурс її деталей.

🔧 Що таке Carrier Tilt?

Carrier tilt, або нахил затвора, — це явище, при якому затворна рама (bolt carrier group, BCG) рухається не строго по осі, а з нахилом вниз, особливо в задній частині. Це характерно для газо-поршневих систем, де штовхаючий імпульс передається не по центру, як у системі прямої дії (DI), а з верхньої частини затвора.

У системі з прямою дією газів (Direct Impingement), тиск газу подається по осі затвору всередину затворної рами, тож тиск штовхає затворну раму прямо назад у бік буфера та пружини віддачі. Усі зусилля прикладені по прямій лінії, тому в конструкції AR-15 немає потреби у механізмі для контролю нахилу рухомих частин, оскільки сам по собі нахил не виникає. Відсутність такої необхідності дозволила зробити систему простішою, легшою у вазі та дешевшою у виробництві.

У поршневій системі, сила для приведення затворної рами в рух прикладається поза віссю BCG — у верхній частині затворної рами. Це створює обертальний момент (нахил), адже коли сила прикладається не по осі, затворна рама буде нахилятися у протилежний бік від точки прикладення зусилля.

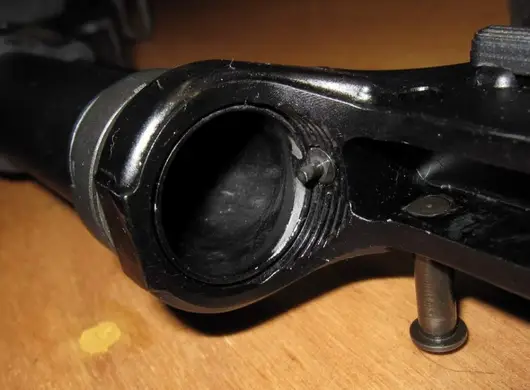

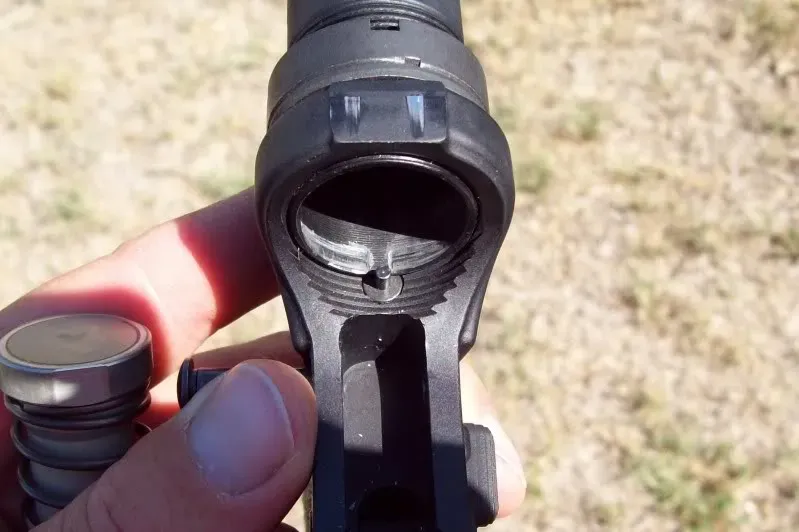

Оскільки в конструкції AR-15 не передбачено механізму для контролю нахилу, цей рух просто розсіюється в місцях контакту задньої нижньої частини затворної рами з буферною трубкою. Ще одна проблема — нахил затворної рами створює нерівномірний тиск на бойові виступи затвора, що може зменшувати його ресурс.

Якщо подивитися на конструкції гвинтівок, як-от AR-18, Masada/ACR, SCAR тощо, то побачимо, що в них зворотна пружина розташована по осі, тобто врівноважує зусилля від поршня. Цікаво, що у FAL (з фіксованим прикладом) пружина розміщена під кутом, що також компенсує нахильні сили. У версіях FAL Para пружина вже розташована по осі.

Крім того, гвинтівки, які спочатку були спроектовані під поршневу систему, зазвичай мають спеціальні направляючі («рейки»), які утримують затворну раму в правильному положенні протягом усього її ходу, щоб контролювати та розсіювати нахильні сили правильно.

Отже, загальні проблеми:

• Підвищене зношування і механічні пошкодження буферної системи або навіть розтріскування деталей.
• Зниження надійності, особливо при високих навантаженнях або автоматичному вогні.
• Збільшення імпульсу віддачі.

Як боротися з Carrier Tilt?

На щастя, сучасна інженерія пропонує кілька рішень, які допомагають повністю або частково вирішити цю проблему.

1. "Антинахильні" затворні рами

Сьогодні багато виробників пропонують спеціальні затворні рами, які мають збільшену задню частину, яка краще стабілізує рух рами та запобігає нахилу.

Приклади:

• LMT Enhanced BCG
• PWS Long-Stroke Bolt Carrier
• Black Rifle Arms Carrier Buffer (із вбудованим полімерним буфером)

2. Буферна система з вбудованими направляючими

Деякі виробники інтегрують у затвор полімерний буфер-напрямляючу, який працює як демпфер та напрямляюча рейка — запобігає контакту металу, зменшує зношення та сприяє м’якшій роботі механізму.

3. Регульовані газові блоки

Занадто сильний газовий імпульс може збільшити нахил затвора. Встановлення регульованого газового блоку дає змогу точно налаштувати систему під різні набої та режими стрільби.

4. Обирайте перевірених виробників поршневих систем

Такі бренди, як LWRCI, LMT чи H&K вирішують проблему нахилу затворної рами ще на етапі проєктування своєї зброї.

Висновки

Carrier tilt — це природна проблема для гвинтівок AR-15 із газо-поршневою системою, яка виникає через зсув осі прикладання зусилля. Проте завдяки сучасним розробкам вона вже не є такою критичною.
