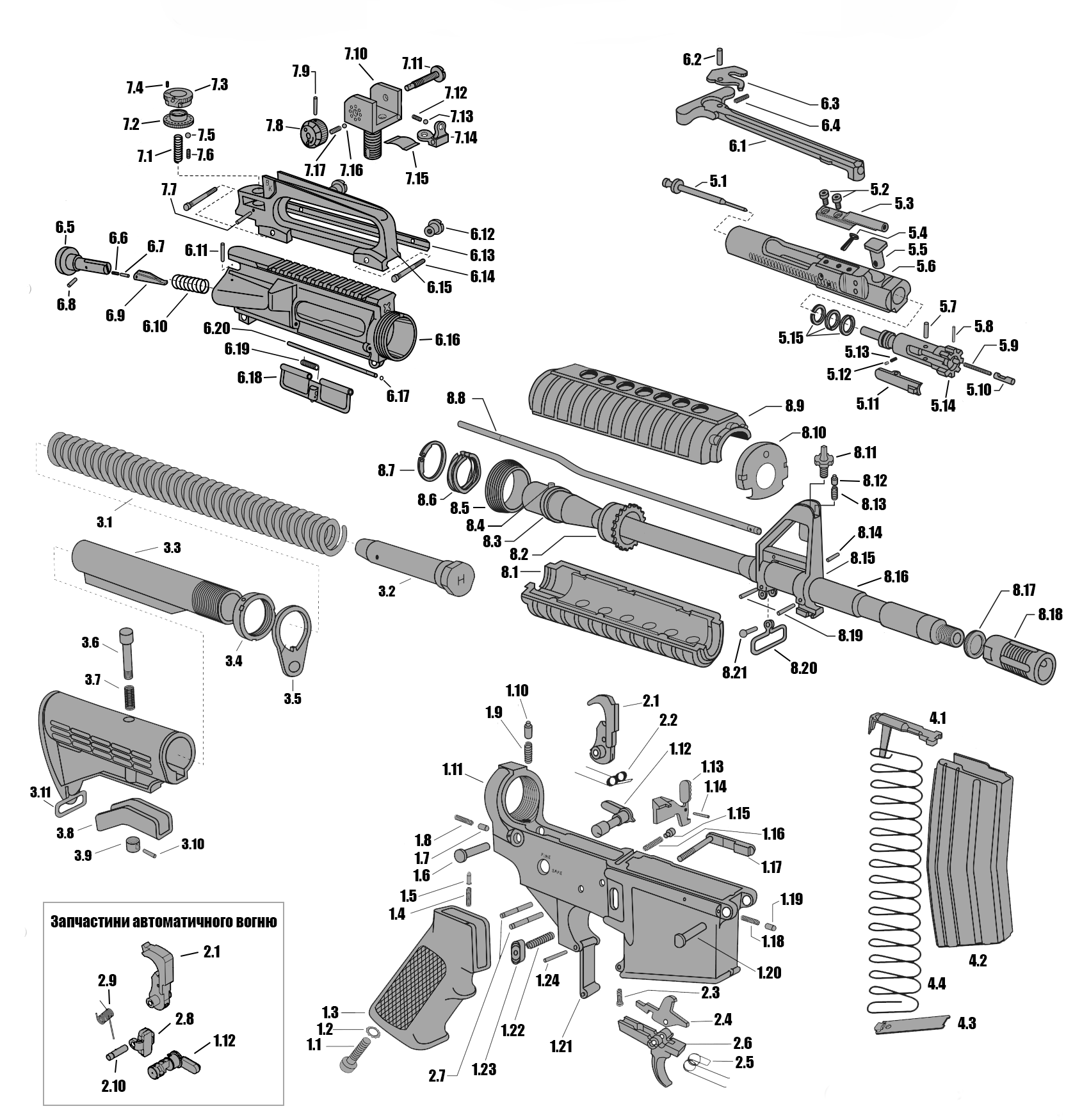

Будова AR-15

• 1.1.Гвинт руків'я (Pistol grip screw)
• 1.2.Стопорна шайба (Lock washer)
• 1.3.Руків'я (Pistol grip)
• 1.4.Пружина стопора запобіжника (Safety detent spring)
• 1.5.Стопор запобіжника (Safety detent)
• 1.6.Штифт розборки, Задній штифт (Takedown pin)
• 1.7.Стопор штифта розборки (Takedown pin detent)
• 1.8.Пружина штифта розборки (Takedown pin spring)
• 1.9.Пружина фіксатора буфера (Buffer retainer spring)
• 1.10.Фіксатор буфера (Buffer retainer)
• 1.11.Нижний ресивер, нижній частина ствольної коробки (Lower receiver)
• 1.12.Важіль перевідника вогню (Safety selector lever)
• 1.13.Затворна затримка (Bolt catch)
• 1.14.Пружинний штифт ззатворної затримки (Bolt catch roll pin)
• 1.15.Гніток затворної затримки (Bolt catch plunger)
• 1.16.Пружина затворної затримки (Bolt catch spring)
• 1.17.Тримач магазину (Magazine catch)
• 1.18.Стопор поворотного штифта (Pivot pin detent)
• 1.19.Пружина стопора поворотного штифта (Pivot pin spring)
• 1.20.Поворотний штифт, Передній штифт (Pivot pin)
• 1.21.Захисна скоба (Trigger guard)
• 1.22.Пружина тримача магазину (Magazine catch spring)
• 1.23.Кнопка тримача магазину (Magazine catch button)
• 1.24.Пружинний штифт запобіжної скобки (Trigger guard spiral roll pin)
• 2.1.Курок (Hammer)
• 2.2.Пружина курка (Hammer spring)
• 2.3.Пружина роз’єднувача (Disconnector spring)
• 2.4.Роз’єднувач (Disconnector)
• 2.5.Пружина спускового гачка (Trigger spring)
• 2.6.Спусковий гачок (Trigger)
• 2.7.Вісі ударно-спускового механізму (Hammer and trigger pins)
• 3.1.Зворотна пружина (Car buffer spring)
• 3.2.Буфер (Buffer assembly)
• 3.3.Труба прикладу (Posines carbine receiver extension)
• 3.4.Контргайка труби прикладу (Receiver Extension Nut (Castle Nut))
• 3.5.Торцева пластина (End-plate)
• 3.6.Штифт ковзного замка прикладу (Pin bullstock slide lock)
• 3.7.Пружина штифта (Lockpin Spring)
• 3.8. Засув приклада (Telestock latch)
• 3.9.Фіксатор засува приклада (Lockpin nut)
• 3.10.Пружинний штифт (Roll pin)
• 4.1.Подавач (Magazine follower)
• 4.2.Корпус магазину (Magazine box assy)
• 4.3.Нижня кришка магазину (Magazine floor)
• 4.4.Пружина подавача (Magazine spring)
• 5.1.Ударник (Firing pin)
• 5.2.Гвинти газового приймача (Bolt carrier key screw)
• 5.3.Газовий приймач (Bolt carrier key)
• 5.4.Шплінт ударника (Firing pin, retaining pin)
• 5.5.Палець затворної рами (Cam pin)
• 5.6.Затворна рама (Bolt carrier)
• 5.7.Вісь викидача (Extractor pin)
• 5.8.Пружинний штифт ежектора (Ejector roll pin)
• 5.9.Пружина відбивача (Ejector spring)
• 5.10.Відбивач, Ежектор (Ejector)
• 5.11.Викидач, Єкстратор (Extractor)
• 5.12.Вставка пружини викидача (Extractor spring insert)
• 5.13.Пружина викидача (Extractor spring)
• 5.14.Затвор (Bolt)
• 5.15.Газові кільця затвора (Bolt gas rings)
• 6.1.Рукоятка заряджання (Charging handle)
• 6.2.Пружинний штифт засувки рукоятки заряджання (Charging handle latch roll pin)
• 6.3.Засувка рукоятки заряджання (Charging handle latch)
• 6.4.Пружина засувки рукоятки заряджання (Charging handle latch spring)
• 6.5.Кнопка ручного досилача затвору (Forward assist plunger)
• 6.6.Пружина зуба досилача (Pawl spring)
• 6.7.Стопор досилача (Pawl deten pawl spring)
• 6.8.Пружинний штифт зуба досилача (Pawl spring pin)
• 6.9.Зуб досилача (Forward assist pawl)
• 6.10.Пружина ручного досилача (Forward assist spring)
• 6.11.Пружинний штифт ручного досилача (Forward assist spring pin)
• 6.12.Гайка притискної планки (Thumb nut assembly)
• 6.13.Притискна планка (Clamping bar)
• 6.14.Наскрізний гвинт (Cross bold)
• 6.15.Транспортувальна ручка (Carry handle Forged)
• 6.16.Верхній ресивер, верхня частина ствольної коробки (Upper receiver)
• 6.17.Стопорне кільце вісі кришки вікна (Ring retaining cover)
• 6.18.Захисна кришка вікна викидання гільзи (Ejection port cover)
• 6.19.Пружина захисної кришки вікна викидання гільзи (Cover pin ejection port cover spring)
• 6.20.Вісь вікна викидання гільзи (Ejection port cover pin)
• 7.1.Пружина вертикальної поправки (Elevation spring)
• 7.2.Маховичок вертикальної поправки (Knob elevation)
• 7.3.Покажчик вертикальної поправки (Index elevation)
• 7.4.Гвинт покажчика (Index screw)
• 7.5.Кулька покажчика вертикальних поправок (Ball bearing)
• 7.6.Пружина покажчика (Index spring)
• 7.7.Пружинний штифт основи цілика (Rear sight elevation spring pin)
• 7.8.Маховичок горизонтальних поправок прицілу (Rear sight windage knob)
• 7.9.Вісь маховичка горизонтальних поправок (Rear sight windage knob pin)
• 7.10.Основа цілика (Rear sight base)
• 7.11.Гвинт маховичка горизонтальних поправок (Rear sight windage screw)
• 7.12.Пружина цілика (Rear sight helical spring)
• 7.13.Кулька цілика (Rear sight ball bearing)
• 7.14.Діафрагма цілика (Rear sight aperture)
• 7.15.Пласка пружина цілика (Rear sight flat spring)
• 7.16.Кулька маховичка горизонтальних поправока (Rear sight ball bearing)
• 7.17.Пружина цілика (Rear sight helical spring)
• 8.1.Цівка (Handguard)
• 8.2.Гайка фіксації ствола (Barrel nut)
• 8.3.Муфта затвора (Barrel extension)
• 8.4.Штифт положення ствола (Barrel indexing pin)
• 8.5.Кільцева муфта (Delta ring)
• 8.6.З'єднувальна пружина цівки (weld spring)
• 8.7.Стопорне кільце цівки (Hand guard snap ring)
• 8.8.Газова трубка (Carabine gas tube)
• 8.9.Термозахисна накладка цівки (Thermoset handguard cap)
• 8.10.Ковпак чи Ковпачок цівки (Handguard cap)
• 8.11.Мушка (Front sight post)
• 8.12.Стопор мушки (Front sight detent)
• 8.13.Пружина стопора мушки (Front sight detent spring)
• 8.14.Стопорний штифт газової трубки (Gas tube roll pin)
• 8.15.Основа газового блока та мушки (Front sight base with bayonet lug)
• 8.16.Ствол (Barrel)
• 8.17.Підгона шайба (Crush washer)
• 8.18.Полум'ягасник (Flash suppressor)
• 8.19.Штифти фіксації газового блоку (Front signal taper pins)
• 8.20.Передня антабка (Front signal swivel)
• 8.21.Штифт антабки (Front signal swivel rivet)
