Моноблочний кронштейн (моноблок) для оптичного прицілу — це критично важливий компонент сучасної гвинтівки. Він має забезпечувати надійне поєднання гвинтівки з оптичним прицілом та стабільність і повторюваність стрільби з прицілом.

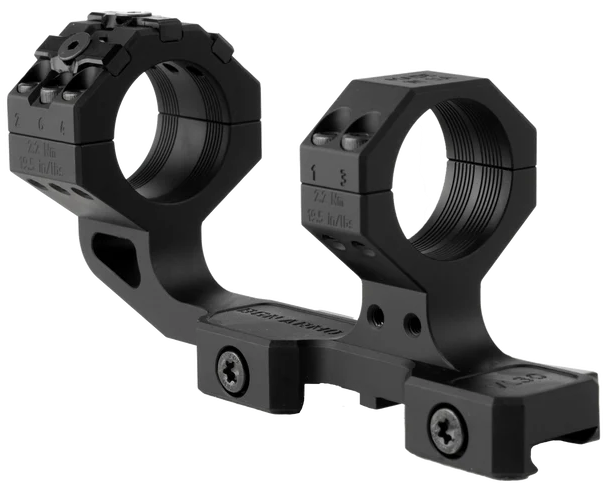

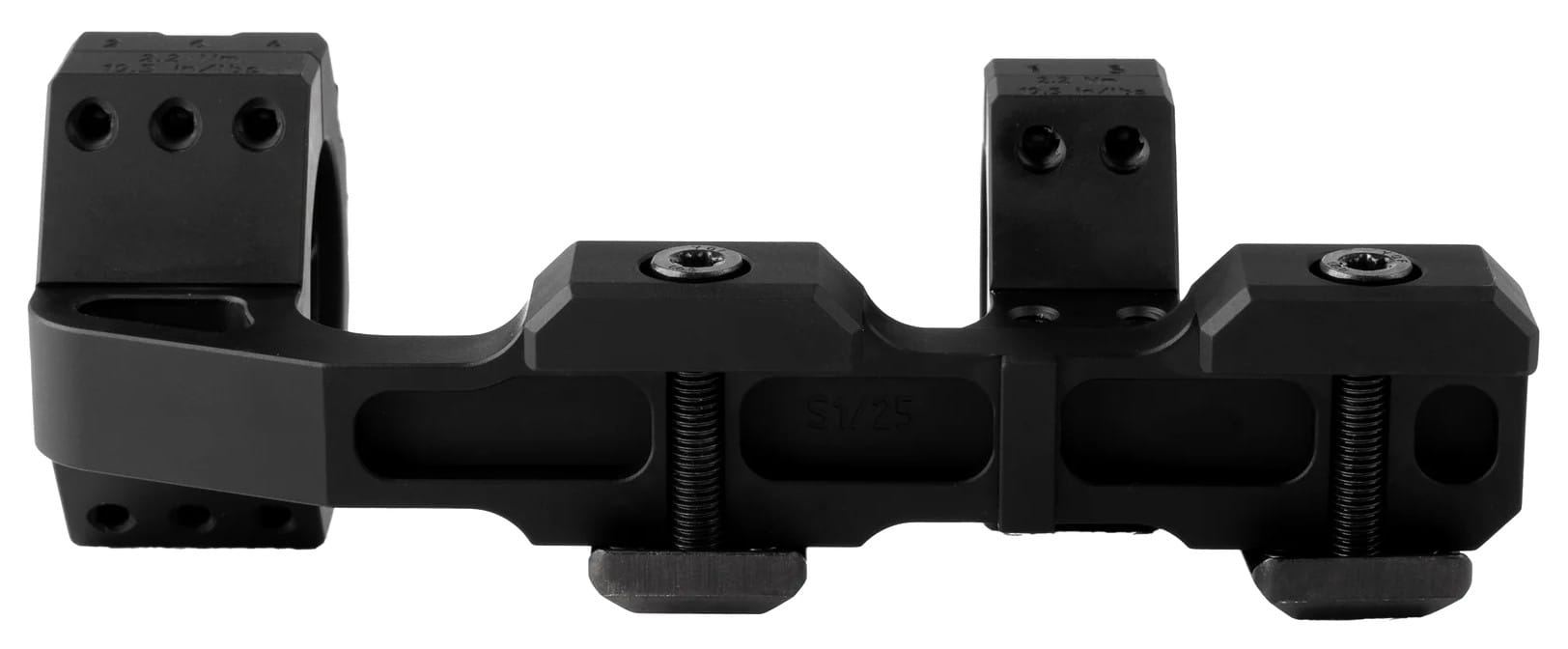

Для систем AR-10 та AR-15, з огляду на особливості конструкції верхнього ресивера, використовують консольні моноблоки. Що таке саме "консольний" моноблок? Консольний моноблок для оптичного прицілу — це цілісний (монолітний) кронштейн, у якому кільця для прицілу об’єднані в одну жорстку конструкцію, але сама платформа має винесення вперед відносно точки кріплення на планці Picatinny.

Чому він називається «консольним»? Слово консоль у техніці означає конструкцію, що виступає вперед і підтримується лише з одного боку.

У випадку з моноблоком:

• основа жорстко фіксується на планці Picatinny;
• кільця з прицілом винесені вперед від точки кріплення;
• передня частина ніби «висить» у повітрі, спираючись тільки на задню опору.

Саме це винесення і створює ефект консолі. Такі кронштейни забезпечують зручне розташування оптичного прицілу відповідно до положення ока стрільця.

Особливістю моноблоків, порівняно з окремими кільцями, є можливість виготовлення з нахилом, що дозволяє значно розширити діапазон вертикальних поправок прицілу. Моноблок має багато переваг і вважається однією з найнадійніших конструкцій для встановлення оптики на гвинтівку.

Діаметр кронштейна

Діаметр кронштейна повинен відповідати діаметру трубки вашого оптичного прицілу. Найпоширеніші діаметри: 30, 34, 35 та 36 мм.

Нахил моноблочного кронштейна

Кронштейни з нахилом використовують для стрільби на дуже великі дистанції або при роботі на межі можливостей калібру. Початківцям зазвичай рекомендують спершу обирати кронштейн без нахилу. Обираючи кронштейн із нахилом, необхідно також звернути увагу на наявність нахилу самої планки Picatinny (бази прицілу).

Висота кронштейна

Щоб визначити мінімальну висоту кронштейна, потрібно зовнішній діаметр об’єктива оптичного прицілу поділити на 2. Отримане значення буде теоретичним.

Для точнішого розрахунку висоти слід врахувати:

• висоту та нахил планки Picatinny (бази прицілу);
• нахил моноблока;
• конструкцію гвинтівки;
• можливість встановлення killflash (антивідблисковий пристрій) та захисних кришок прицілу;
• антропометричні дані стрільця.

Висота кронштейнів для оптичного прицілу вимірюється від верхньої площини планки Picatinny до центру оптичної осі прицілу та становить 30, 34 або 38 мм. Для моноблоків із нахилом висота вимірюється по задній площині кронштейна.

Аналіз прикладу: моноблок серії VL від BGN ARMO

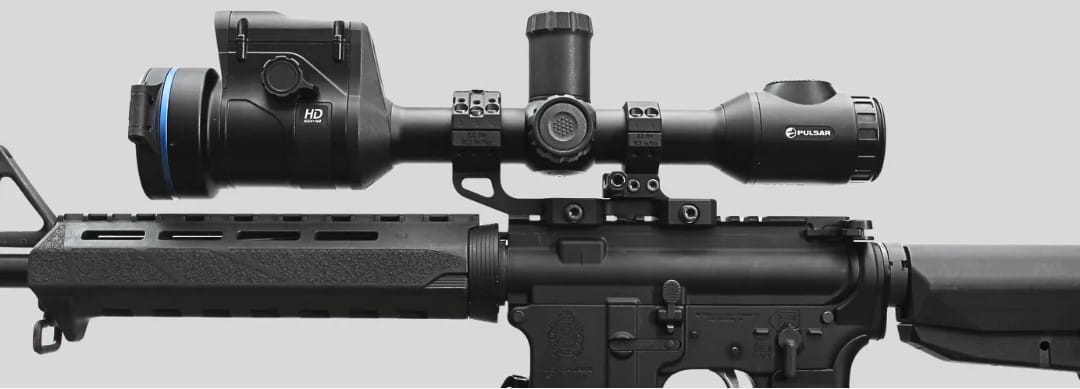

Як практичну реалізацію описаних вище принципів розглянемо консольний моноблок серії VL від українського виробника BGN ARMO.

Діаметр кілець

Найпоширеніші стандарти — 30 та 34 мм. Серія VL доступна саме у цих діаметрах, що покриває більшість сучасних тактичних прицілів.

Нахил

Для стрільби на великі дистанції використовують нахил 20 MOA.

Серія VL пропонує:

• 0 MOA — універсальний варіант;
• 20 MOA — для розширення діапазону вертикальних поправок.

Це збалансоване рішення без надмірної спеціалізації.

Висота прицілу

У серії VL доступні:

• 38 мм
• 42 мм

Такі значення оптимальні для AR-15 та AR-10, забезпечуючи комфортну вкладку і роботу в спорядженні.

Конструкція, жорсткість і DKM-інтерфейс

Моноблок виготовлений з алюмінію 6082-T6 та має монолітну конструкцію з упором віддачі — це критично для консольної схеми, де база сприймає додатковий момент сили.

Окремо варто відзначити DKM-інтерфейс — інтегровані слоти для встановлення додаткових аксесуарів (рівнів, допоміжних планок, адаптерів під коліматор, тощо).

Практичне значення DKM:

• розширення функціональності без додаткових хомутів;
• жорстке та співвісне кріплення аксесуарів;
• збереження компактності системи.

Це важливо для тактичних конфігурацій, де на оптичному вузлі можуть встановлюватися допоміжні прицільні елементи.

Кріплення прицілу виносне BGN ARMO

Серія VL

Купити

Висновок

Серія VL від BGN ARMO демонструє практичну реалізацію теоретичних вимог до сучасного консольного моноблока: правильна висота для AR-платформ, можливість нахилу моноблоку, стандартні діаметри 30/34 мм та жорстка монолітна конструкція. Це приклад інженерно вивіреного рішення без зайвих компромісів. Сучасні українські виробники демонструють, що інженерна якість та практичний досвід можуть поєднуватися в конкурентноздатному продукті, навіть у порівнянні із західними аналогами.
